通用多通道阻抗測試分析儀
應用：
適用于對電子產品中的制造單位在常態下及環境試驗條件下，對各型電路板或功能模塊（多個電路板組成的具有一定功能的電氣單元）的輸出插頭座中的任意引腳之間及任意引腳與殼體之間的靜態、動態阻抗參數進行快速檢驗、測試、分析的場合使用。
測試功能：
1 阻抗測試
測試儀可快速測出各型電路板或功能模塊的輸出插頭座中的任意引腳之間及任意引腳與殼體之間的阻抗值。
2 短路測試
測試儀可快速測出各型電路板或功能模塊的輸出插頭座中的任意引腳之間及任意引腳與殼體之間是否存在短路（靜態阻抗小于10Ω）。
3 激勵源選擇
測試儀具有交、直流信號激勵源選擇功能，根據測試需要選擇采用交流或直流信號作為測試激勵源。
4 屏蔽點功能
測試儀可屏蔽各型電路板或功能模塊中任意不需測量的引腳,對已屏蔽的引腳不加電,提高測試的安全性。
5 單點循跡功能
采用單點測試筆接觸電路板或功能模塊中的任一焊點，即可快速測量單點測試筆與被測件插頭座中任一引腳之間的阻抗，快速判斷器件或電路的狀態；也可連接兩只單點測試筆，測量任意兩支筆接觸的器件引腳或焊點之間的阻抗值。
6 單點（語音提示）測試功能
在進行單點測試時可選擇給出聲音提示，減輕操作者的工作強度，提高了測試效率。
7 查分線測試功能
在導通測試模式下，測試儀具有查線、分線、短路功能。
8 測試標準建立
采用自學習方式，對已確認完好的各型電路板或功能模塊進行測試,將測試數據結果保存即可建立測試數據標準。
9 自檢功能
測試儀可快速對開關通路是否正常進行自檢；對各項測試功能及精度進行自檢，并形成自檢報告。
10 參數設置功能
測試儀具有參數設置功能如：測試點數（芯數）、電阻門限標準、激勵源參數等。
11 保護報警
測試儀具有自檢測試異?；驕y試結果異常的保護報警功能，并給出聲、光報警信號，形成出錯信息表。
12計量校準
當測試儀出現測量誤差或需要定期計量、校驗時，可進行校準。
13 輔助功能
幫助：在測試畫面的標題欄中設置“幫助”信息欄，顯示幫助信息易于學習掌握。
顯示：以表格及圖形（曲線）方式直觀、詳細的顯示測試數據。
保存：測試數據可根據需要保存、導出到指定目錄，也可輸出打印。
查詢：可按索引條目查詢測試結果。
14 數據通信
測試儀設置有網絡端口，可以連接外部計算機，實現局域網的數據交互。
產品特點：
● 該測試儀完全可替代（MF-500）萬用表及其它各種規格的數字萬用表，用于對“電路板或功能模塊”各點之間和各點
對“模擬地/數字地”進行阻抗測試。
● 更換不同的適配器，可適應不同輸出方式電路板或功能模塊的測試。
● 一次安裝被測電路板或功能模塊，實現多通道阻抗的快速測試，測試效率高、精度好。
產品組成：

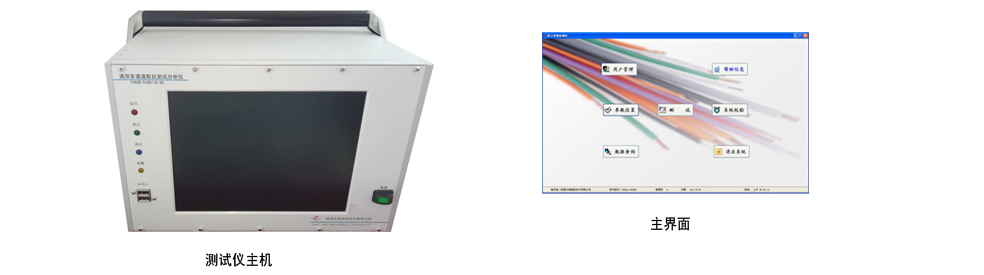

上位計算機（內嵌平板電腦或外帶筆記本電腦）、測試儀主機、適配電纜、適配模塊（可選件）、校準模塊、外包箱、附件、文檔資料等。

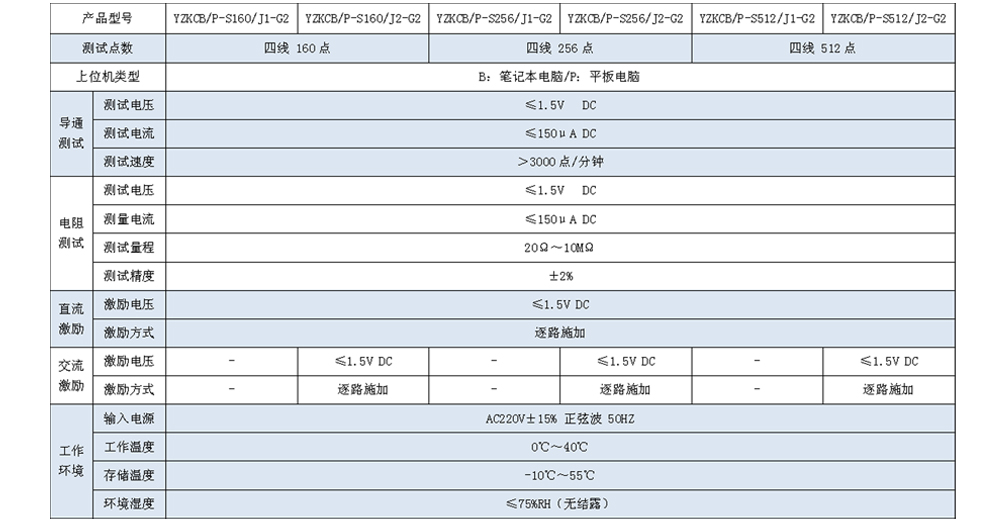

技術參數：
