電子組合(機架)測試系統
應用：
適用于產品承制單位對電子組合（機架）內部連接正確性、可靠性進行檢驗、測試時使用。
測試功能：
1 導通測試功能
測試系統可快速測出各種電子組合（機架）內部線纜、線束、背板、插頭、插座中每芯導線及每芯導線與“殼體”的連接狀態及所處位置。
2 電阻測試功能
測試系統可快速測試各種電子組合（機架）內部線纜、線束、背板、插頭、插座中每芯導線及每芯導線與“殼體”的電阻值（含電路板線路電阻、插頭、插座接觸電阻），發現線路中是否存在虛焊，斷股，接觸不良等質量隱患。
.3 絕緣測試功能
測試系統可快速測試電子組合（機架）內部線纜、線束、背板、插頭、插座中任一芯線之間及芯線與殼體之間的絕緣電阻。
4 元器件測試功能
● 電阻測試
測試系統可快速測出電子組合（機架）內部線纜、線束、背板、插頭、插座中每芯導線中是否連接電阻及電阻值大小。
● 二極管測試
測試系統可快速測出電子組合（機架）內部線纜、線束、背板、插頭、插座中每芯導線是否連接二極管及二極管的狀態（正常、開路、短路）。
● 繼電器測試
測試系統可快速測出電子組合（機架）內部線纜、線束、背板、插頭、插座中連接的繼電器工作是否正常（線圈電阻值、續流二極管狀態、常開常閉觸點狀態）。
● 開關按鈕測試
測試系統可快速測出電子組合（機架）內部線纜、線束、背板、插頭、插座中連接的開關、按鈕觸點狀態是否正常、是否出現開路、短路等故障。
5 自檢功能
測試系統可快速對開關通路是否正常進行自檢；對各項測試功能及精度進行自檢，并形成自檢報告。
6 標準建立
測試系統具有：自學習模式和文件（Word和Excel格式）導入模式建立導通測試標準的功能。
7 參數設置功能
測試系統具有參數設置功能如：測試點數（芯數）、電阻門限標準、絕緣測試參數、元器件測試參數等。
8 保護報警
測試系統具有自檢測試異?；驕y(cè)試結果異常的保護報警功能，并給出聲、光報警信號，形成出錯信息表。
9計量校準
當測試系統出現測量誤差或需要定期計量、校驗時，可進行校準。
10 輔助功能
幫助：在測試畫面的標題欄中設置“幫助”信息欄，顯示幫助信息易于學習掌握；
顯示：以表格及圖形（曲線）方式直觀、詳細的顯示測試數據；
保存：測試數據可根據需要保存、導出到指定目錄，也可輸出打??；
查詢：可按索引條目查詢測試結果。
11 數據通信
測試系統設置有網絡端口，可以連接外部計算機，實現局域網的數據交互。
產品特點：
1 完整的測試功能，滿足各種電子組合（機架）中線纜、線束、機架背板、元器件的測試要求。
2 測試系統主控模塊具有高達數萬點的控制能力，可級聯更多的測試模塊，滿足更大點數的測試需求。
3 更換不同的適配電纜及適配板，可適應不同電子組合（機架）的測試。
4 完善的測試軟件功能，純中文界面，自識別及壽命提示功能，提供全新的智能化測試體驗。
產品組成：

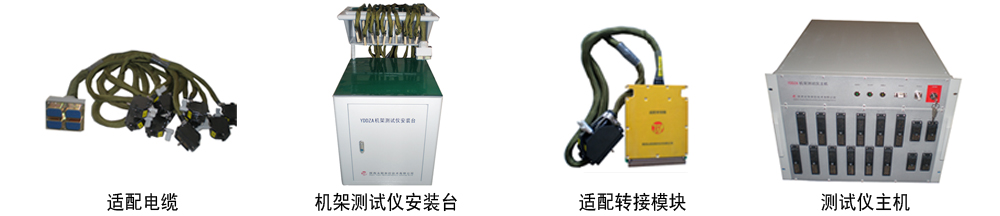

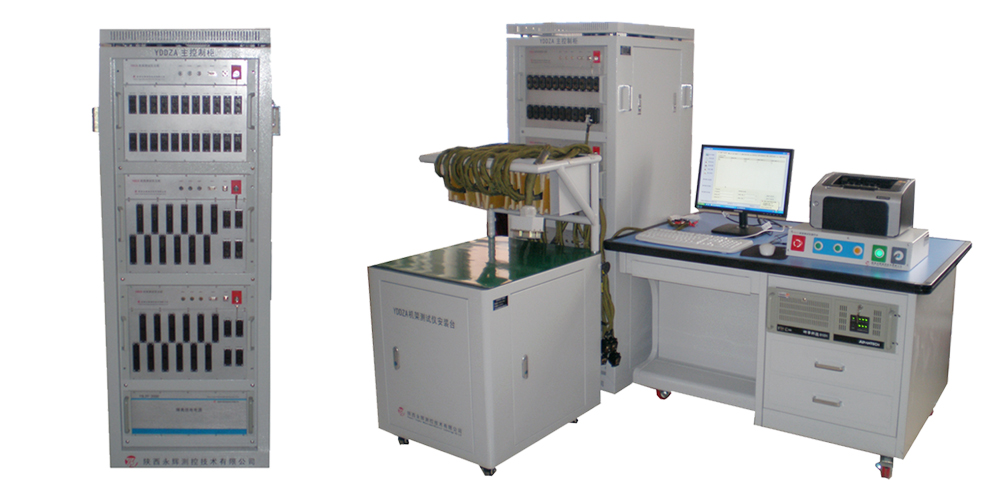

上位計算機（工業控制計算機）、測試儀主機、測試模塊（數量可選）、適配電纜、適配板（可選件）、機柜（可選件）、操作臺（可選件）、單點測試筆、校準模塊、附件、用戶測試軟件、文檔資料等。

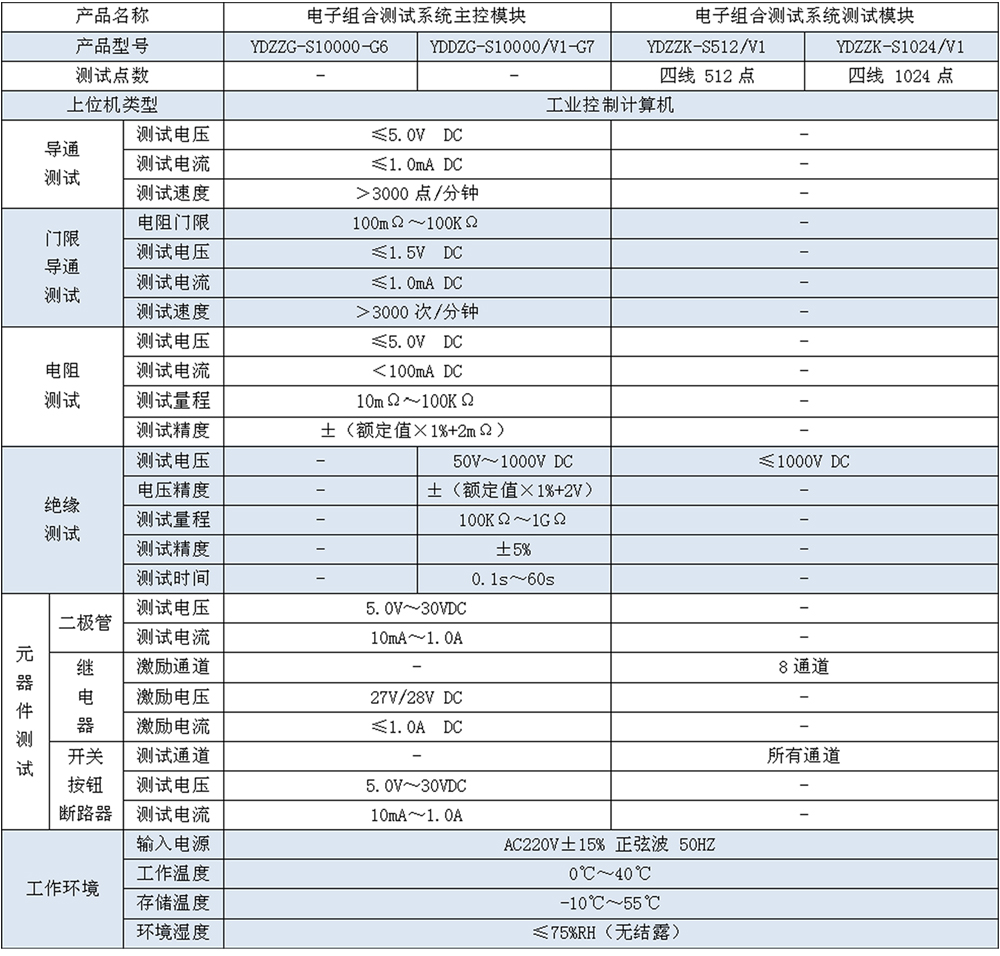

技術參數：
